Problèmes de corrosion des chemins de câbles galvanisés à chaud et solutions efficaces | Guide de sélection et d'entretien anticorrosion

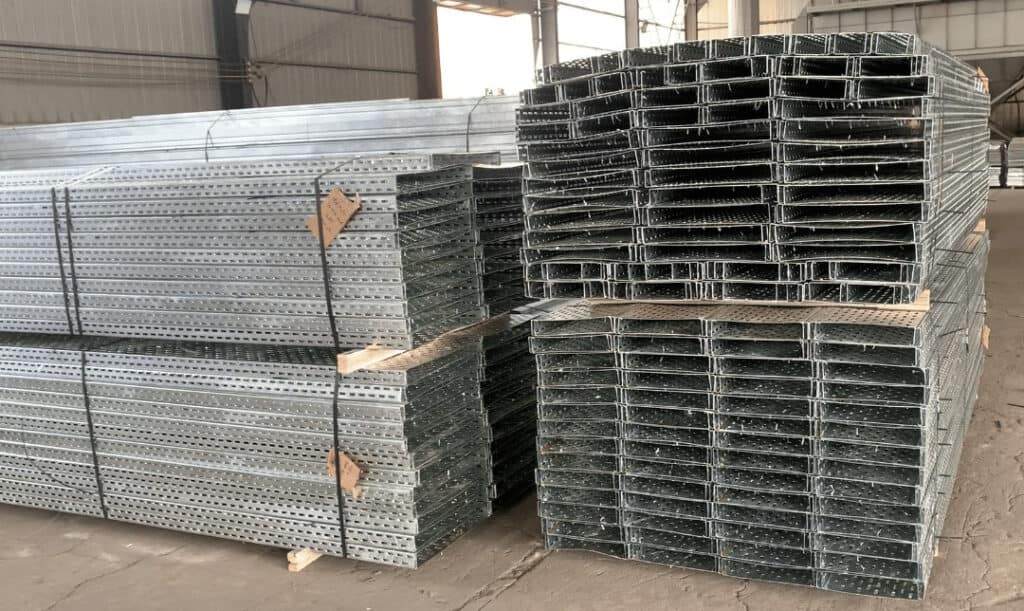

Les chemins de câbles galvanisés à chaud (HDG) constituent le support de câbles porteur le plus couramment utilisé pour les installations photovoltaïques en extérieur, les galeries de tuyauterie d’usine, les projets électriques et mécaniques en zone côtière et le câblage des usines chimiques. Le trempage de l'acier dans du zinc fondu à haute température permet la formation, par liaison métallurgique, d'un revêtement protecteur dense à plusieurs couches composé d'un alliage de zinc et de fer. Sa résistance à la corrosion est nettement supérieure à celle des chemins de câbles électrozingués, ce qui le rend adapté à la plupart des projets d'ingénierie en intérieur, en extérieur et dans des environnements légèrement corrosifs.

Il existe deux normes courantes en matière de revêtement HDG sur le marché : revêtement standard en zinc de 65 μm et Revêtement en zinc épais de haute résistance de 80 μm. La résistance à la corrosion varie considérablement selon l'épaisseur du revêtement. Un choix de revêtement inadapté aux conditions d'exploitation du projet, des dommages subis par le revêtement pendant la construction et un entretien quotidien insuffisant entraîneront des risques cachés tels que la rouille blanche, la corrosion des bords et la perforation due au brouillard salin, ce qui réduira la durée de vie de la structure et augmentera les coûts de rénovation ultérieurs.

La plupart des défaillances liées à la corrosion des bacs ne sont pas dues à des substrats en acier défectueux, mais à trois facteurs d’origine humaine : un choix inadapté de revêtement de zinc, des dommages de construction non réparés et des conditions de stockage et d’exploitation non conformes aux normes. Ce document présente les caractéristiques essentielles des plateaux galvanisés à chaud (HDG), les différences de performances entre les deux qualités de revêtement et les normes de compatibilité classées selon différents scénarios. Il recense également les problèmes de corrosion courants et propose des solutions antirouille normalisées afin d'aider les entrepreneurs en génie civil à choisir les produits avec précision et à éviter les risques pour la sécurité liés à la rouille.


Six problèmes courants de corrosion des chemins de câbles galvanisés à chaud et quatre causes profondes des défaillances dues à la rouille

I. Six phénomènes de corrosion typiques propres aux chemins de câbles galvanisés à chaud

Bien que le revêtement en alliage HDG offre une protection bien supérieure à celle des fines couches électro-galvanisées, de la rouille peut tout de même apparaître en cas d'exposition à un brouillard salin intense, dans des environnements fortement acides ou alcalins, ou en cas de travaux de construction non conformes :

1. Légère rouille blanche en surface. Lorsqu'ils sont stockés dans des caves humides et pluvieuses ou dans des entrepôts mal ventilés, de l'oxyde de zinc blanc poudreux se forme à la surface des plateaux. Le revêtement standard de 65 μm ne sera pas endommagé à court terme, mais une accumulation à long terme affaiblira les performances anticorrosion.
2. Corrosion locale au niveau des bords coupés, percés et assemblés : les opérations de découpe, de poinçonnage et de soudage réalisées sur site détruisent complètement la couche d'alliage zinc-fer préfabriquée en usine. Les bords coupés non revêtus deviennent les points les plus vulnérables à la corrosion de l'ensemble du bac, la rouille se propageant progressivement vers l'intérieur.
3. Usure accélérée des revêtements dans les zones offshore soumises à un brouillard salin intense. La forte concentration en chlorure présente sur les îles côtières et dans les parcs industriels côtiers use rapidement le revêtement standard de 65 μm, entraînant l'apparition de piqûres de rouille après plusieurs années d'utilisation. Un revêtement HDG haute résistance de 80 μm est nécessaire pour assurer une protection fiable à long terme.
4. Taches de rouille foncées d'origine galvanique dues au contact entre des métaux dissemblables. La fixation directe de bacs galvanisés à chaud sur des supports en acier inoxydable ou en aluminium, ou sur des raccords en cuivre, provoque une corrosion électrochimique dans les environnements humides, entraînant l'apparition de taches de rouille foncées et irrégulières sur les parois latérales des bacs.
5. Agrandissement des taches de rouille dues à une exposition alternée à l'humidité et à la sécheresse en extérieur. Le rayonnement UV à long terme et le ruissellement de la pluie sur les toitures ouvertes et les parcs photovoltaïques érodent progressivement la couche externe de zinc pur. De minuscules taches de rouille ne cessent de s'étendre, réduisant ainsi la résistance à la charge au niveau des plis et des fentes.
6. Corrosion par abrasion due aux rayures survenues pendant le transport et l'installation : les frottements et les rayures sur la couche de zinc lors de la manutention et du levage ne sont pas traités à l'aide d'une peinture de retouche riche en zinc, ce qui entraîne un vieillissement et une corrosion bien plus rapides que sur les zones où le revêtement est intact.


II. Les quatre causes profondes de l'inefficacité de la protection antirouille des plateaux en acier galvanisé à chaud

1. Inadéquation entre l'épaisseur du revêtement de zinc et l'environnement d'exploitation : le choix d'un revêtement très épais pour des projets ordinaires en extérieur à l'intérieur des terres entraîne un gaspillage inutile de coûts ; l'application d'un revêtement standard de seulement 65 μm sur des sites offshore ou exposés à des environnements chimiques hautement corrosifs entraîne une défaillance rapide du revêtement.
2. Travaux de construction hors normes réalisés sur site : les découpes aléatoires, le meulage et les rayures en surface endommagent le revêtement en zinc d'origine ; aucune réparation n'est effectuée sur les bords coupés et les rayures après la pose, ce qui expose l'acier nu à l'humidité et au brouillard salin.
3. Conditions de stockage et de transport non conformes aux normes : les plateaux sont empilés à l'extérieur, exposés à la pluie, et sans film de protection, ce qui entraîne des frottements entre eux, provoquant l'abrasion du revêtement et l'apparition de rouille blanche sur de grandes surfaces, avant même leur installation.
4. Absence d'inspections et d'entretien réguliers contre la rouille : les ouvrages situés à l'extérieur et en zone côtière ne font pas l'objet d'inspections semestrielles ; la rouille blanche mineure et les éraflures du revêtement ne sont pas traitées, ce qui permet à la rouille de se propager et d'aggraver les dommages structurels.

Caractéristiques principales des chemins de câbles HDG, comparaison des revêtements de zinc, solutions anticorrosion et cas d'application

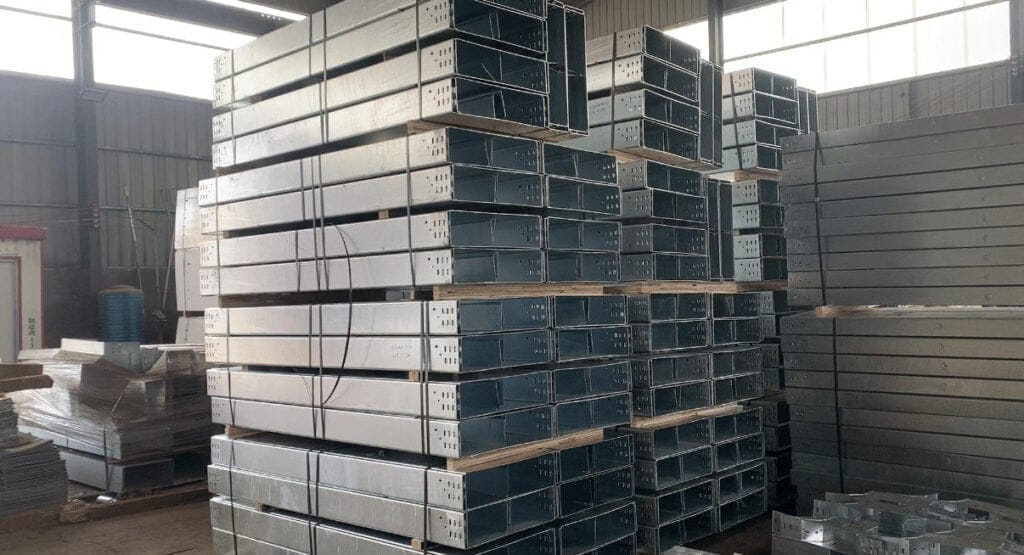

I. Principaux avantages des chemins de câbles galvanisés à chaud

1. Revêtement intégré anticorrosion à longue durée de vie. Ce revêtement composite multicouche en alliage de zinc et de fer, formé par fusion métallurgique à haute température, adhère solidement au substrat en acier. Il ne s'écaille pas en larges plaques comme les couches électro-galvanisées et résiste à la pluie, à une forte humidité et à l'érosion modérée due au brouillard salin.
2. Protection cathodique des arêtes de coupe : la couche de zinc assure une protection à libération progressive sur les sections coupées. La vitesse de corrosion sur les arêtes de coupe non revêtues est nettement inférieure à celle des bacs électrozingués, ce qui offre une meilleure tolérance aux défauts.
3. Résilience mécanique élevée et excellente résistance à l'usure et aux chocs. Le revêtement en alliage dur résiste aux légers dommages dus au frottement lors du transport, du levage et des travaux de construction, ce qui le rend adapté aux conditions difficiles des chantiers.
4. Solution de base universelle adaptée à la plupart des situations. Convient aux espaces intérieurs secs, aux sites en plein air à l'intérieur des terres et aux sous-sols légèrement humides, couvrant 80% de projets de câblage électrique classique, photovoltaïque et industriel avec une seule gamme de produits.
5. Système complet d'accessoires assortis. Entièrement compatible avec les boulons HDG, les joints isolants et la peinture de retouche issue du même procédé, garantissant ainsi une protection anticorrosion homogène de l'ensemble des composants, sans risque de corrosion par potentiel local.

II. Comparaison des performances de deux épaisseurs courantes de revêtement de zinc HDG

1. Chemin de câbles standard HDG de 65 μm d'épaisseur moyenne (qualité standard) Niveaux de corrosion applicables : environnements à faible et moyenne corrosivité Performances anticorrosion : résiste à la pluie continentale, à l'humidité des zones lacustres intérieures, aux espaces intérieurs ordinaires et aux ateliers présentant une légère présence de vapeur d'eau ; résistance moyenne au brouillard salin. Limites : ne résiste pas à long terme à un brouillard salin offshore intense ni à la volatilisation de produits chimiques acides ou alcalins agressifs ; une usure superficielle notable apparaît après 3 à 5 ans d’utilisation. Coût : excellent rapport qualité-prix grâce à un faible prix d’achat unitaire ; le choix privilégié pour les projets en intérieur et en extérieur à l’intérieur des terres.
2. Chemin de câbles HDG à usage intensif d'une épaisseur moyenne de 80 μm (niveau de protection anticorrosion renforcé) Niveau de corrosion applicable : environnements hautement corrosifs Performances anticorrosion : Une épaisse couche d’alliage zinc-fer assure une protection à long terme contre le brouillard salin côtier, les zones industrielles côtières, les usines chimiques à milieu acido-alcalin modéré et les galeries souterraines de canalisations exposées à une humidité élevée sur le long terme. Avantages : durée de résistance au brouillard salin presque doublée, durée de vie prolongée de plus de 40% par rapport à la qualité standard de 65 μm. Limites : le poids plus élevé du matériau entraîne des coûts d’achat et de transport légèrement plus élevés ; surcoût budgétaire si utilisé pour des projets intérieurs à l’intérieur des terres dans des conditions sèches.


III. Solutions anticorrosion standardisées

1. Choisissez la qualité de revêtement adaptée en fonction de la classification environnementale : espaces intérieurs à l’intérieur des terres, toitures à l’intérieur des terres, centrales photovoltaïques à l’intérieur des terres et ateliers secs → Optez pour un bac HDG standard de 65 μm ; villes côtières, îles au large, galeries de canalisations souterraines et ateliers exposés à des produits chimiques légèrement acides ou alcalins → Optez pour un bac en acier galvanisé à chaud (HDG) haute résistance de 80 μm Ateliers de galvanoplastie intensive, fonderies exposées à des acides et alcalis puissants et immersion totale et prolongée dans l’eau → Optez pour un bac en acier inoxydable 304
2. Réparation complète de toutes les surfaces endommagées après les travaux. Tous les bords coupés, trous percés, rayures et joints de soudure doivent être soigneusement recouverts d’une peinture de retouche riche en zinc spécialement conçue à cet effet, afin de rétablir la barrière protectrice de l’alliage.
3. Installez des joints isolants pour empêcher la corrosion galvanique. Placez des joints isolants en PVC entre les bacs galvanisés à chaud et les supports en acier inoxydable, les équerres en aluminium ou les raccords en cuivre afin d'empêcher les réactions électrochimiques conductrices.

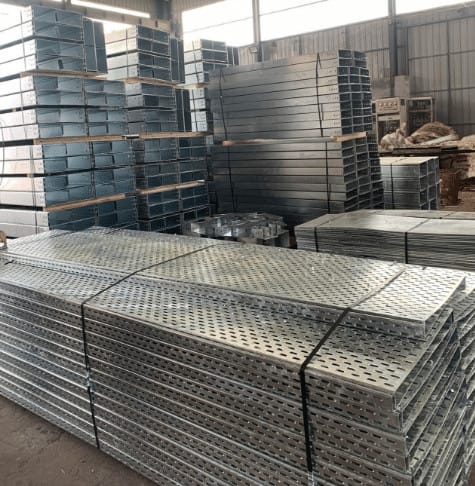

4. Conditions standardisées de stockage et de transport à l'abri de l'humidité : entreposer les plateaux à l'intérieur sur des rayonnages surélevés, à l'abri de la pluie ; prévoir des espaces de ventilation entre les piles ; et les envelopper d'un film protecteur pendant le transport afin d'éviter de rayer le revêtement en zinc.
5. Inspection et entretien périodiques en fonction des conditions environnementales : Sites intérieurs ordinaires à l'air libre : inspection annuelle. Zones côtières et galeries de canalisations souterraines présentant un risque élevé de corrosion : inspection semestrielle ; appliquer sans tarder un spray de réparation galvanisé spécifique sur les traces mineures de rouille blanche afin d'enrayer la propagation de la corrosion.
6. Accessoires anticorrosion assortis, issus d'un même procédé de revêtement. Utiliser systématiquement des connecteurs, boulons et supports galvanisés à chaud (HDG) d'une épaisseur de revêtement de 65 μm / 80 μm afin de garantir une protection antirouille homogène de l'ensemble du système de support.


IV. Scénarios d'application classés par catégorie de revêtement de zinc

1. Scénarios recommandés pour le plateau HDG standard de 65 μm

① Câblage extérieur pour les centrales photovoltaïques distribuées en intérieur, installées sur les toits ou au sol ② Cheminées de câbles pour courant fort et faible en intérieur, destinées aux immeubles de bureaux, centres commerciaux et usines, salles de contrôle centralisées sèches et salles de distribution électrique ③ Chemins de câbles extérieurs supportant les climatiseurs de toiture et les tours de refroidissement dans les villes de l’intérieur des terres ④ Câblage en couloirs semi-ouverts pour les usines situées au bord d’un lac et les parcs industriels pluvieux de l’intérieur des terres ⑤ Ateliers fermés et parkings souterrains ordinaires présentant uniquement une humidité générale, sans vapeurs acides ou alcalines ⑥ Projets de câblage en milieu à forte humidité et légèrement corrosif pour les serres agricoles et les installations d’élevage

2. Scénarios recommandés pour les plateaux HDG ultra-résistants de 80 μm

① Supports de câbles extérieurs pour les villes côtières, les parcs industriels côtiers et les projets photovoltaïques et électriques sur les îles au large ② Acheminement de câbles dans les galeries souterraines urbaines polyvalentes, les sous-sols exposés à une humidité élevée à long terme et les tunnels souterrains ③ Usines chimiques à faible acidité ou alcalinité, ateliers de cuisson à la vapeur et usines présentant une volatilisation continue de la vapeur ④ Plateaux de support en plein air dans les ports fluviaux intérieurs et au bord des lacs présentant une accumulation persistante de vapeur d’eau ⑤ Câblage pour les entrepôts de matières premières chimiques en plein air et les zones à faible corrosivité des stations d’épuration des eaux usées

Cas dans lesquels l'utilisation de plateaux en acier galvanisé à chaud (HDG) n'est pas autorisée (l'acier inoxydable 304 est alors requis)

1. Ateliers de galvanoplastie à forte activité, usines de fusion utilisant des acides et des alcalis puissants, et environnements caractérisés par une volatilisation chimique continue à forte concentration
2. Conditions de fonctionnement impliquant une immersion totale et prolongée dans l'eau et un rinçage continu à l'eau de mer
3. Plates-formes maritimes offshore et îles isolées au large, soumises toute l'année à une érosion extrême due à de forts brouillards salins
